XQJ型組合式電纜橋架XQJTYPECOMBINEDTYPECABLETRAY

1概述

組合式電纜橋架是一種最新形橋架，是電纜橋架系列中的第二代產品。它適用于各項工

程、各個單位、各種電纜的敷設，它具有結構簡單、配置靈活、安裝方便、型式新穎等優點。

組合電纜橋架只要采用100、150、200mm的三種基型就可以組裝成您所需要尺寸的電纜

橋架，它不需生產彎通、三通等配件就可根據現場安裝需要任意轉向、變寬、分支引上、引

下。在任意部位，不需要打孔、焊接就可用管引出。它既可方便工程設計，又方便生產運輸,

更方便安裝施工，是目前電纜橋架中最理想的產品。

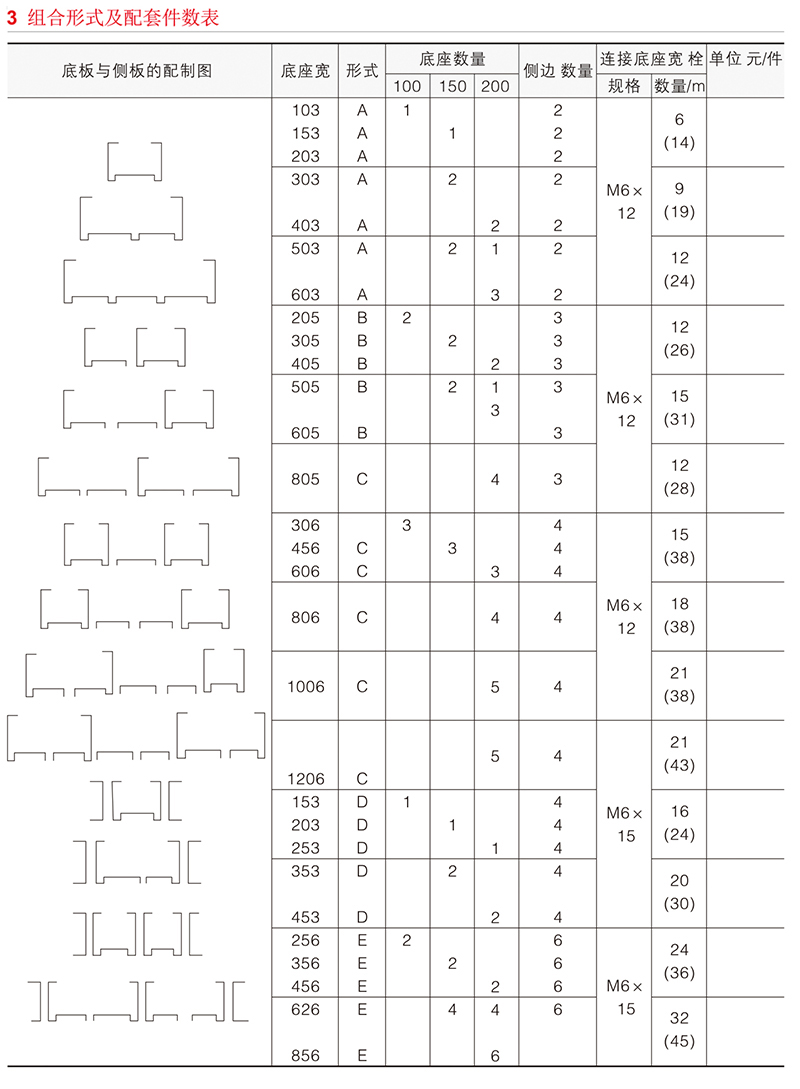

組合式電纜橋架的組裝形式見表一。

組合電纜橋架在不同跨距下允許載荷見頁表二。

組合式電纜橋架的空間布置、組裝示意圖見(電纜橋架系列首頁)。

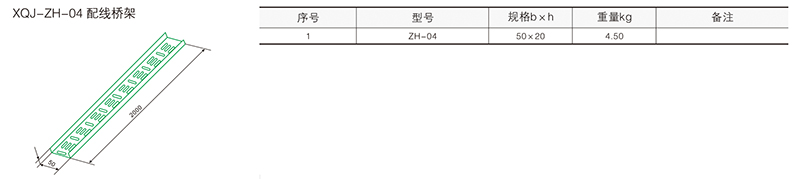

2產品名稱及效圖                                         產品規格及技術參數
