        歡迎光臨 浙江電盟電氣有限公司 ! 服務熱線:13806866554
        新聞資訊 News Center

        母線槽功能部件介紹,關于母線槽的安裝施工圖解

        發布時間:2021-12-16 10:22:12 | 點擊:2301


        母線槽類型

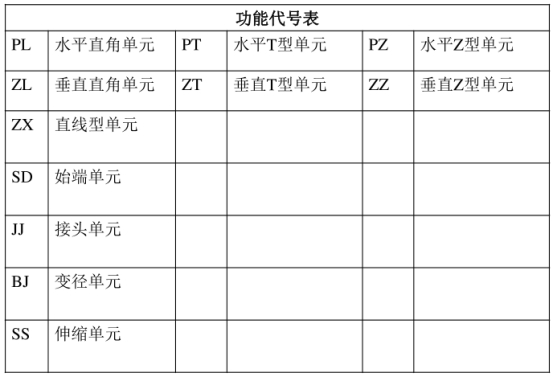

        CCXM/F/H188L額定電流(A)功用單元代號長度/插口數目

        其間,CCx為產品代號

        類別代號:M/F/H分別標明密集型、復合絕緣型、耐火型

        188標明規劃序號

        導體材料:L標明鋁,銅不標明

        使用附件

        T型垂直彎頭

        T型垂直彎頭主要是作為母線槽在垂直方向進行分支時所運用的聯接單元。


        始端箱

        始端箱功用一般是為母線槽通過電纜進線或變壓器、開關柜頂部的進線供應鏈接空間和密封維護。


        始端單元包括始端箱、始端母線,與變壓器、低壓開關柜聯接時用,其間與開關柜出線聯接,用同標準硬母線;與變壓器聯接,1250A以上用軟聯接端子。


        插接箱

        插接箱是母線槽輸出分配電能的單元,也能夠作為小電流進線箱運用(32A---630A)插接箱有必要與插接式直線段合作運用。



        鋁合金外殼母線槽

        1、加強性鋁合金外殼規劃。

        外殼選用鋁合金型材,由兩側板和上下蓋板構成,側板上規劃了散熱片和燕尾槽,有利于母線槽散熱,由加強了外殼強度,便于設備安裝一同減輕了母線槽分量,可削減設備安裝支架。

        2、無螺釘拼裝技術。

        外殼上下蓋板與側板聯接不用螺釘、柳釘,也不需焊接而是選用勾、槽和卡簧,因為外殼不開孔,提高了防護等級,且外型漂亮。

        3、整體接地技術。

        傳統的維護地線PE線放置在母線槽內一側,因為電磁感應在維護地線上感應的缺點電流可升高50%,一同三相導電排距PE線間距離不等,電感也不等,線路較長時,在缺點電流下,三相嚴峻不平衡。選用導電功能杰出的非磁性材料鋁合金外殼做維護地線,包圍在導電排四周,因為它盡可能的接近三相母排,可做到電抗最小,且維護地線與三相母排距離相等,電抗相同。這樣無論是短時仍是持續相對地短路缺點,這種接地辦法都是有效的。因而國際電氣技術委員會發布及發起電匯排(母線槽)以外殼作為接地導體。

        把外殼與接地母排合為一體,也避免了外殼與PE排聯接處

        因長時間腐蝕,接觸不良而產生接地連續性不良現象。

        4、防腐功能好。5、先進的絕緣工藝。.6、可靠的絕緣辦法。

        導電排上有絕緣層,相與相之間有一定的空氣空隙,導電排與外禿間還有DMC材料限制的絕緣墊塊,三重絕緣。

        7、優異的絕緣材料。8、大跨距規劃。

        剛度好,6米跨距之間可不用設備安裝吊架。.9、設備安裝便利。

        注:鋁合金外殼母線槽包括鋁合金鋁導體母線槽和鋁合金銅導體母線槽,鋁合金鋁導體母線槽優勢:導體與外殼原料根本相同,熱脹冷縮影響小、分量輕、設備安裝便利,接頭與插接處經嚴格處理,不受氧化影響,成本低,比運用電纜出資還小。


        母線槽設備安裝

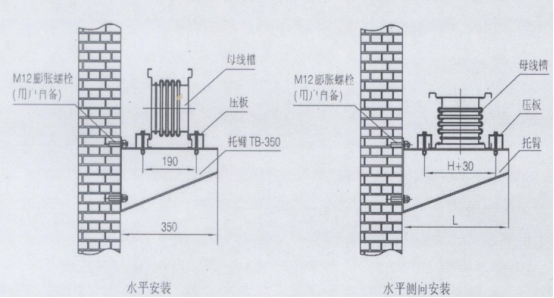

        母線槽靠墻設備安裝時,兩個設備安裝支架之間的距離應不大于3m

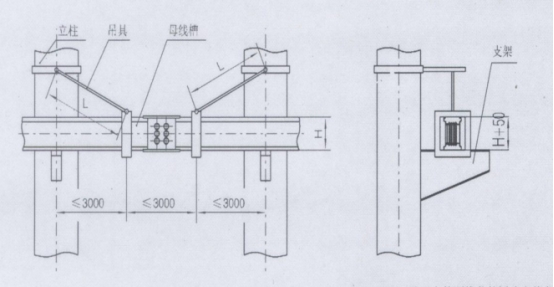

        母線槽沿柱間水平吊裝,母線槽沿柱設備安裝示意圖

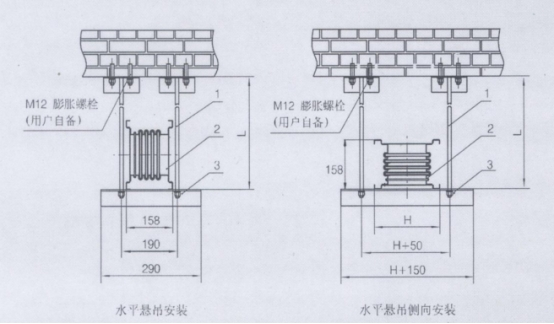

        母線槽懸吊設備安裝母線檔吊式設備安裝兩設備安裝文架的距離不大于3m

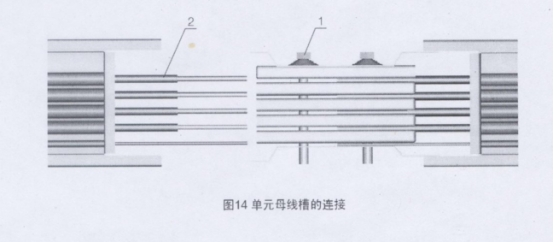

        先取出序號1聯接螺栓,然后將序號2母線槽插入進,再穿上序號1聯接螺栓,墊入碟形墊圈,用扭力板手將螺母擰緊(扭趴不小于6ONm),然后裝上蓋板(見圖),擰緊接頭螺栓足母線槽聯接的確保。緊固后的接頭檢查要求用0.1mm的塞尺不能插進。

        設備安裝結束后,要對何道設備安裝工序進行仔細檢查,確保設備安裝無缺、正確。通電前有必要對母線槽系統進行相位和連續性試驗,檢查接地電阻和絕緣電阻是否符合要求,槍查與母線槽系統相連的設備安裝相位聯系是否正確,待確認無誤后方可通電。

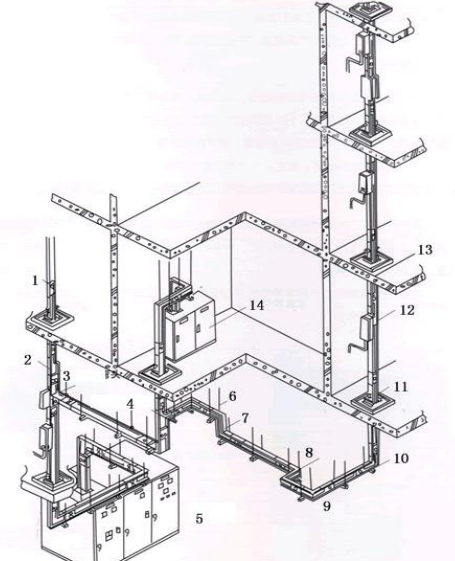

        1一終瑞母線

        2一變容量節

        3一T型水平彎頭

        4—T型垂直彎頭

        5一開關柜

        6一吊架

        7—z型垂直彎頭

        8—z型水平彎頭

        9一L型水平彎頭

        10—L型垂直彎頭

        11一繃簧支架

        12一插接開關板

        13一樓板

        14一層間配電箱

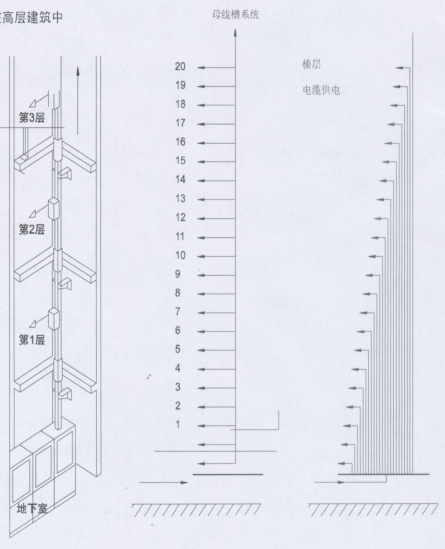

        母線槽與電纜供電比較


        浙江電盟電氣有限公司是國內專業生產母線槽、軟連接、伸縮節、密集型母線槽等系列產品
