        母線槽分類對比,密集絕緣型與空氣絕緣型的不同

        發布時間:2021-05-31 09:45:34 | 點擊:1937

        有關密集絕緣母線槽與空氣絕緣母線槽的區別,密集絕緣母線槽規范界說為將裸母線用絕緣材料掩蓋后,緊貼通道殼體放置,空氣絕緣母線槽規范界說為將母線用絕緣襯墊支撐在殼體內,靠空氣介質絕緣。

        密集絕緣母線槽與空氣絕緣母線槽的區別

        1、密集絕緣母線槽的規范界說:“將裸母線用絕緣材料掩蓋后,緊貼通道殼體放置”。

        2、空氣絕緣母線槽的規范界說:“將母線用絕緣襯墊支撐在殼體內,靠空氣介質絕緣”。

        二者的首要區別有兩點,一是結構形式的不同,二是絕緣方法的不同。

        如何挑選及運用?

        首先,對兩種不同形式母線槽的功能、特點進行分析:密集絕緣母線槽從加工角度來看,制造工藝比較復雜;從安全功能來看,絕緣要求要求較高。

        其優點較多,即:密集絕緣母線槽載流量大、詳細杰出的節能效果、動熱穩定性好、體積小、散熱好、溫升低、適于大功率電流的傳輸?!久芗^緣母線槽與空氣絕緣母線槽的區別】

        空氣絕緣母線槽從加工角度分析,制造工藝比較簡單;在安全功能方面,絕緣要求比密集絕緣母線槽要低,其絕緣方法也比較靈敏(包扎絕緣或不包扎絕緣),分接便利。

        其缺陷為:載流量較差、溫升高、阻抗值大、散熱不好、不和適合大電流的傳輸。因此挑選母線槽類型時應從它們的技術性、經濟性去考慮。

        載流量(載流量)是查核母線槽產品的重要目標,很多的實驗數據現已證明,密集絕緣母線槽的載流量優于空氣絕緣母線槽的載流量,即:同等規格的導電體載流量相差一個電流等級、甚至更多。

        空氣絕緣母線槽載流量較差的首要原因是阻抗值大、使得損耗大、加之散熱不好、導致答應承載的電流小。

        這在大電流的空氣絕緣母線槽中尤為突出。

        例:4000A母線槽選用密集絕緣母線槽,電流密度能夠挑選1.8A/㎜2左右;而空氣絕緣母線槽只能挑選1.2A/㎜2左右,后者的截面(導電體)要大得多,然后形成成本添加,浪費資源。

        合理的挑選母線槽能夠大大地進步輸配電體系的安全性和可靠性。

        鑒于密集型和空氣型兩者的不同特點,主張配電體系的主干線、饋電部分、電流等級較高的當地挑選密集絕緣母線槽最為適宜;對于分支較多、電流等級不高的當地能夠挑選空氣絕緣母線槽,其優點是:載流量大、損耗小、平衡電抗、運用便利、降低成本。

        詳細挑選范圍主張:額定電流1250A以上選用密集絕緣母線槽;1250A以下選用空氣絕緣母線槽或密集絕緣母線槽(1250以上不宜選用空氣絕緣母線槽,其首要缺陷是:損耗大、成本高)。

        例:天津××××大廈工程變電所低壓側,電流等級3150A,前期選用了空氣絕緣母線槽,其導電體的截面積是依照密集絕緣母線槽導電體的截面積(相同電流等級)進行的挑選經現場抽樣實驗溫增值已達到90K,比規范高出30K。后經調整選用了密集絕緣母線槽,經實驗溫升只有50K,產品滿足規范要求,得到了用戶好評,很多的實驗數據已證明了以上觀點。

        用戶在挑選母線槽時應依據不同的運用場所來確認母線槽的類型、母線槽的防護等級,并依據所需容量確認母線槽電流等級。

        注意:工廠提供的母線槽產品應與通過全面型式實驗的母線槽產品相符。

        嚴厲防止型式實驗是一種產品,提供給用戶的又是另一種產品。

        工程上的送電實驗是不能作為全面查驗母線槽功能的依據,工程上的送電電流很小,不能達到滿負荷運轉,是不能說明任何問題的。

        母線槽試運轉應該是長時間、滿負荷的運轉,這樣才干查核母線槽載流量是否達到規則的額定值及絕緣材料的可靠性。

        正確挑選母線槽的載流量關系到整個配電體系的安全性及可靠性,因此應遵循:“母線槽的答應載流量,一定要大于所運用的過電流保護裝置的額定電流,而且它還要大于所呈現的最大負載電流”。

        密集絕緣母線槽的一系列性能特點,使得這類產品已被稱之為“節能產品”。

        由于密集絕緣母線槽的優越性,決定了它的發展空間。隨著國民經濟的發展,高層建筑、超高層建筑、大型公共設施的興起,節約能源、降低配電線路的電壓損失已成為更重要、更優先考慮的問題。

        密集絕緣母線槽的出現必將會在整個輸配電系統中逐漸替代空氣絕緣母線槽,發揮其越來越大的作用。

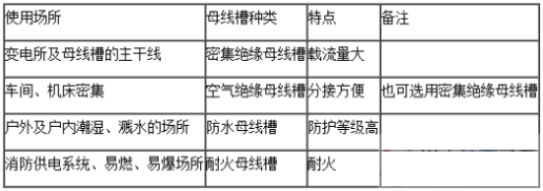

        按照不同的使用場所選擇合適母線槽,見表1

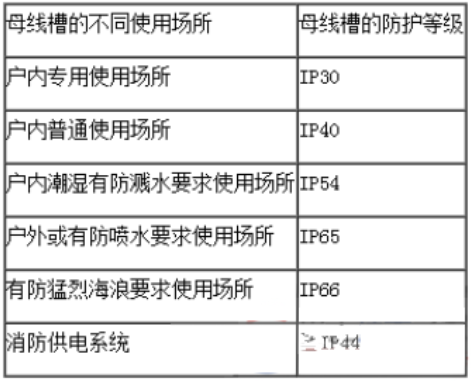

        母線槽的防護等級應根據不同的使用場所進行確定,見表2
