        母線槽的產品型號及技術數據

        發布時間:2020-12-20 09:07:28 | 點擊:2309

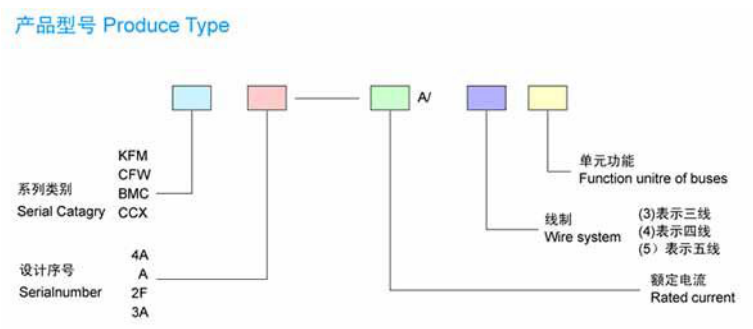

        母線槽產品型號說明及技術數據

        A 普通母線

        P 膨脹接頭

        S 始端母線

        BY 變容量接頭

        Z 終端蓋

        Bx 調節接頭

        LsL 型水平接頭

        Sc +字型重直接頭

        LC L型重直接頭

        Zs Z型水平接頭

        TS T型水平接頭

        Zc Z型重直接頭

        TS T型重直接頭

        sH 始端進線盒

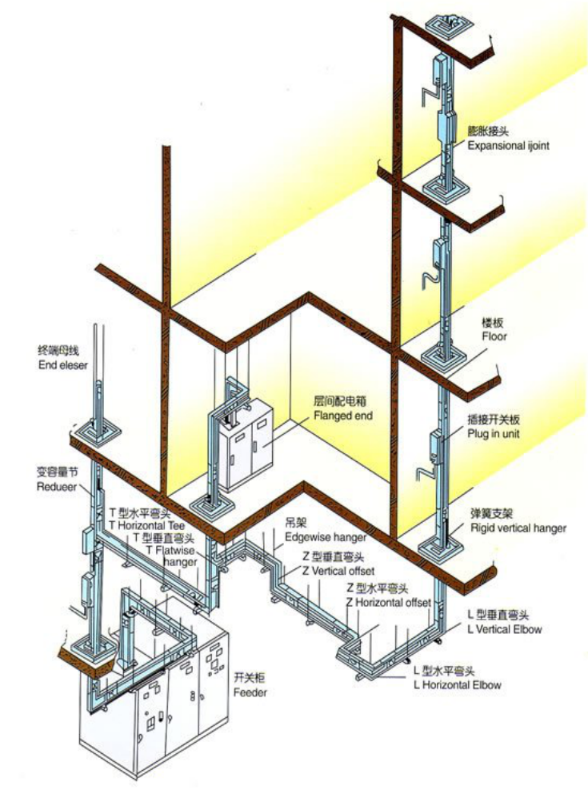

        母線槽變向節(彎頭)、用于水平或重直裝置時配電母線的銜接及改變母線的走向。直母線單元。與母線槽變向節配合,用于將電源接送至用電設備。插接箱,用于由母線上引出電源分路。

        始端母線,為電源引進單元,可直接與變壓器或低壓配電屏銜接。變容量節,為母線變換容量時的過渡節。膨脹節,為吸收因母線長時間作業而引起熱膨脹變形而設置的功用單元。中心進線箱,適用于多種場合,一般在母線銜接長度較長的情況下,將大大改進單端供電而至末端壓降損失較大的情況.終端封蓋,裝置于母線(或各分路)終端處,使外界不能接觸到帶電部位。

        母線槽技術數據

        符合標準 IEC439-1-1982、ZBK36002-89、GB1497-85、GB7251-87

        海拔m 不大于2000

        環境溫度℃ -5--+40(24小時內平均溫度不大于+35℃)

        相對濕度 +40℃時不大于50%,+20℃時不大于90%

        防護等級 IP42(帶附件達IP54)

        安裝類別 Ⅳ類

        污染等級 2級

        額定絕緣電壓v(AC) 500

        額定工作電壓v(AC) 400

        額定頻率HZ 50--60

        額定工作電流A 100 /250 /400 /630 /800 /1000

        電阻Rx10Q/m 967 /94.4 /70.8 /73.0 /61.4 /46.6

        阻抗Zx10/m 106.8 /103.8 /83.2 /72.4 /69.8 /53.8

        電壓降V/m 0.0432 /0.0475 /0.0360 /0.089 /0.1 /0.0485

        短路強度KA(峰值)t=1s 20 /35 /50 /65 /70 /85

        額定工作電流A 1250 /1600 /2000 /2500 /3150 /4000

        電阻Rx10*Q/m 28.9 /23.6 /21.3 /14.4 /12.1 /10.0

        阻抗Zx10Q/m 40.6 /38.0 /24.1 /19.7 /16.5 /12.1

        電壓降V/m /0.059 /0.063 /0.0814 /0.0705 /0.0684 /0.068

        短路強度KA(峰值)t=1s 100 /115 /129 /135 /150 /150

        各部位溫升(K) 連接端子60 金屬外殼30 絕緣件表面40

        電強度 交流工頻電壓(有效值)3750V1min

        絕緣電阻 相與相及外殼之間不小于20Ω
